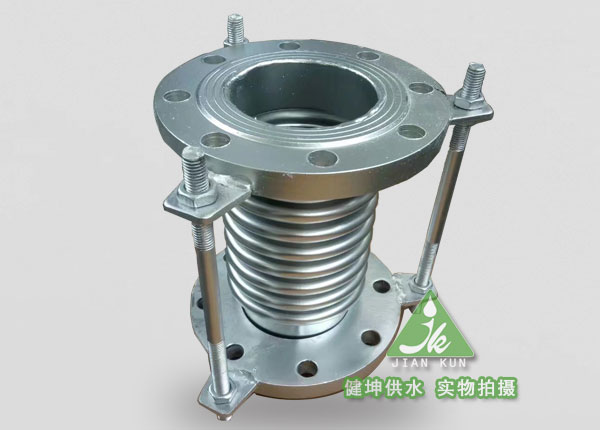

通用型波紋補償器
D型大撓度松套補償接頭
套筒補償器
萬向鉸鏈型波紋膨脹節
大板盒型限位伸縮補償器
風機口矩形風道補償器

產品簡介：
QB球形補償器（又稱球形接頭），主要依靠球體的角位移來吸收或補償管道一個或多個方向上橫向位移，該補償器應成對使用，單臺使用沒有補償能力，但它可作管道萬向接頭使用。因此具有補償能力大，流體阻力和變形應力小，無盲板力且對固定支座的作用力小等優點。同時在此設備上增設了可注填料裝置這一先進技術，使得該設備密封性能更加穩定可靠。即使長時間運行出現滲漏時，也可不需停氣減壓便可維護且十分方便快捷。特別對遠距離熱能的輸送，有明顯的經濟效益和社會效益。選購QB球形補償器請到鞏義市健坤供水設備廠！
應用范圍
    球型補償器是解決管道熱脹冷縮的一種設備，可廣泛應用于冶金、石油、化工、電力、輕工、紡織、建筑和國防建設等行業中，具體用途如下：
1、用于熱力管道中，補償熱膨脹，其補償能力為“冂”補償器的5-10倍。
2、用于火箭發射臺、飛機排氣設施上，補償沖擊膨脹。
3、用于冶金設備（如高爐、轉爐、電爐、加熱爐等）的汽化冷卻系統中，作萬向接頭用。
4、用于建筑物的各種管道中，防止因地基產生不均勻下沉或地震等原因?qū)艿喇a(chǎn)生破壞。
主要技術指標
    1、規格型號：QB41/61SA-10/16/25/40C
    2、工作壓力：（1.0～4.0）MPa
    3、工作溫度：≤350℃/≤500℃
    4、公稱通徑：DN40-DN1200mm
    5、全折屈角：≤30°（±15°）
    6、工作介質：蒸汽、熱油、熱水等

詳細技術參數

稱通徑ＤＮ	徑向最大尺寸	球心距E(mm)	轉距（KNM)				接口端口尺寸	總長Ｌ（mm)	2280重量
			1.0MPa	1.6MPa	2.5MPa	4.0MPa	接口端口尺寸		1.0MPa		1.6MPa		2.5MPa		4.0MPa
			1.0MPa	1.6MPa	2.5MPa	4.0MPa	法蘭連接		接管	法蘭	接管	法蘭	接管	法蘭	接管	法蘭
50	180	114	0.07	0.11	0.17	0.28	￠59*3.5	200	18	23	18.8	23.8	23	29	26
65	198	152	0.14	0.23	0.36	0.58	￠73*4	260	26	31	27	33	32	39	38
80	225	168	0.32	0.51	0.80	1.28	￠89*4	292	37	45	38	46	45	53	54
100	260	178	0.54	0.86	1.34	2.15	￠108*4	310	56	66	58	68	70	82	83
125	300	206	1.04	1.67	2.61	4.18	￠133*4	350	77	87	79	91	95	111	12
150	375	254	1.52	2.43	3.80	6.08	￠159*4.5	440	85	99	87	101	105	125	121
200	440	236	2.15	3.45	5.39	8.63	￠219*5	435	118	137	121	141	145	176	170
250	540	315	4.22	6.75	10.55	16.88	￠273*6	584	238	262	243	271	290	330	341
300	608	275	6.34	10.15	15.86	25.38	￠325*6	602	331	360	238	375	405	457	470
350	685	370	8.31	13.30	20.78	33.25	￠377*8	670	503	546	514	569	615	696	720
400	780	420	10.83	170.23	27.06	43.30	￠426*8	757	584	645	596	665	715	822	840
450	825	435	15.34	24.55	38.36	61.38	￠480*8	822	846	911	864	965	820	917	1217
500	900	336	20.81	33.30	52.03	83.25	￠529*8	728	965	1045	985	1111	1150	1315	1408
600	1055	448	26.22	41.95	65.55	104.87	￠630*8	900	1345	1449	1375	1640	1647	1895	1943
700	1300	710	31.78	5.0.84	79.44	127.10	￠720*8	1290	1524		1555		1886		2193
800	1450	830	38.26	61.22	95.65	153.05	￠820*10	1480	1700		1735		2080		2465
900	1630	950	45.20	72.32	113.05	180.80	￠920*10	1650	1876		1910		2298		2700
1000	1810	1100	52.74	84.38	131.84	210.95	￠1020*10	1810	2058		2100		2520		2940
1100	1990	1350	60.91	97.46	152.28	243.65	￠1120*10	2050	2370		2425		2880
1200	2170	1550	69.78	111.65	174.45	279.13	￠1220*14	2280	2795		2795		3280
