當前位置：健坤供水首頁>>防水套管

S312柔性防水套管

鞏義市健坤供水設備廠是專業的S312柔性防水套管生產廠家，從原材料加工，到無縫焊接成型，到后期精加工，本廠有一整套完善的生產，檢測，后期服務體系，產品遍及全國20多個省市……

相關產品

WRG柔性防水套管
III型剛性防水翼環
IV型剛性防水套管
I型剛性防水套管
II型剛性防水套管
加翼環加長型柔性防水套管

產品簡介：
1 、S312柔性防水套管一般適用于管道穿過墻壁之處受有振動或有嚴密防水要求的構筑物。
2 、S312柔性套管部分加工完成后，在其外壁均刷底漆一遍（底漆包括樟丹或冷底子油）。外層防腐由設計決定。
3、套管穿墻處之墻壁，如遇非混凝土墻壁時應改用混凝土墻壁，其澆注混凝土范圍應比翼環直徑（ D6 ）大 200mm ，而且必須將套管澆固與墻內。
4、穿管處之混凝土墻厚應不小于 300mm 否則應使墻壁一邊加厚或兩邊加厚。加厚部分的直徑最小應比翼環直徑（ D6 ）大 200mm 。
5 、套管的材料重量是按墻厚 L 值為 300mm 計算，如墻厚大于 300mm 應另行計算。

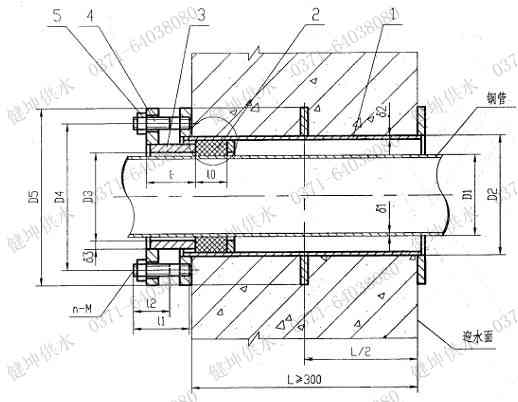

產品示意圖：

產品技術數據表：

Dg	D 1	D 2	D 3	D 4	D 5	D 6	D 7	D 8	D 9	D 10	e 0	e	e 1	e 2	e 3	C	δ 1	δ 2	δ3	b 1	b 2	b 3	d	h	k	Φ	M	螺孔 n
50	60	70	90	91	137	177	100	108	109	99	60	60	70	50	12	18	4	4	10	14	10	10	20	5	4	14	12	4
70	73	83	103	104	150	190	113	121	122	112	60	60	70	50	12	18	4	4	10	14	10	10	20	5	4	14	12	4
80	89	99	121	122	177	217	131	140	141	130	60	60	75	55	14	2	4.5	4	11	16	10	10	20	5	4	18	16	4
100	108	118	140	141	196	236	150	159	160	149	60	60	75	55	14	2	4.5	4	11	16	10	10	20	5	4	18	16	4
125	133	141	161	162	217	257	169	180	181	168	50	60	75	50	16	2	5.5	4	10	18	10	10	16	5	4	18	16	8
150	159	165	185	186	240	280	191	203	204	190	50	60	75	50	16	2	6	4.5	10	18	10	10	16	6	5	18	16	8
200	219	229	249	250	310	350	259	273	274	258	60	60	75	50	16	2	7	6	10	20	10	15	20	6	5	18	16	8
250	273	281	301	302	362	402	309	325	326	308	50	60	75	50	16	2	8	7	10	20	10	15	16	8	7	18	16	12
300	325	332	352	353	422	462	359	377	378	358	50	60	80	55	16	25	9	8	10	20	10	15	16	8	7	23	20	12
350	377	383	401	402	471	511	407	426	427	406	50	60	85	55	20	25	9.5	9	9	22	10	15	16	8	7	23	20	12
400	426	434	454	455	525	565	462	480	481	461	50	60	85	55	20	25	9	9	10	24	10	15	16	8	7	23	20	16
450	480	486	506	507	575	615	512	530	531	511	50	60	85	60	20	25	9	9	10	24	12	15	16	8	7	23	20	16
500	530	540	560	561	633	673	570	588	589	569	60	75	95	65	20	25	9	9	10	25	12	15	20	8	7	23	20	16
600	630	640	660	661	737	787	670	688	689	669	60	75	95	65	22	25	9	9	10	26	12	20	20	10	9	25	22	20
700	720	730	750	751	827	877	760	778	779	759	60	75	110	75	25	25	9	9	10	28	12	20	20	10	9	25	22	24
800	820	830	850	851	937	987	860	878	879	859	60	75	110	75	25	35	9	9	10	28	12	20	20	10	9	30	21	24
900	920	930	950	951	1037	1087	960	978	979	959	60	75	110	75	27	35	9	9	10	30	12	20	20	10	9	30	21	24
1000	1020	1030	1050	1051	1137	1187	1060	1078	1079	1059	60	75	110	75	27	35	9	9	10	30	12	20	20	10	9	30	21	28
